高工作温度钐钴磁体

钐钴磁体的研究重心包括高磁能积钐钴磁体、低温度系数钐钴磁体和高工作温度钐钴磁体。高工作温度钐钴磁体与常规Sm(Co, Cu, Fe, Zr)_z磁体的主要区别在于钐、钴和铁的含量。传统Sm(Co, Cu, Fe, Zr)_z磁体的内禀矫顽力温度系数相对较高，故内禀矫顽力随温度上升将出现迅速下降，其最高工作温度仅有300℃。而高工作温度钐钴磁体是一类具有超低内禀矫顽力温度系数的永磁体，其主要通过调整传统Sm(Co, Cu, Fe, Zr)_z磁体成分和工艺参数实现。

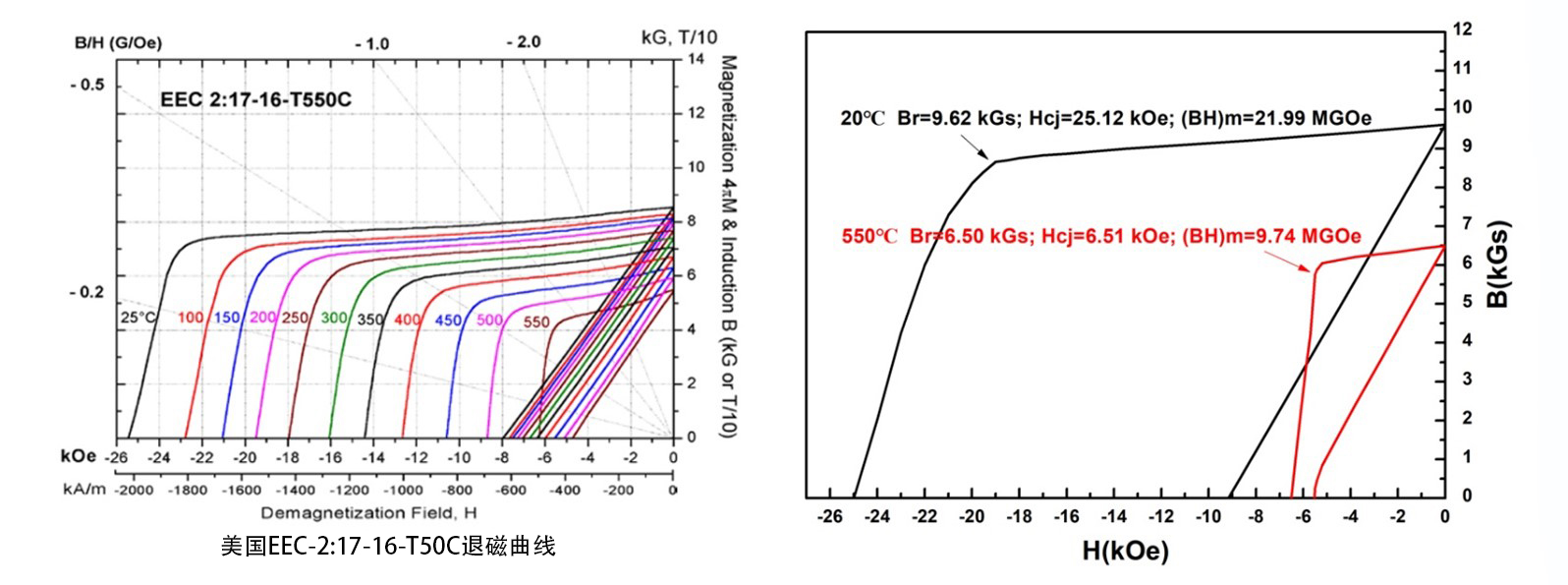

永磁体的高温稳定性具有两重含义：一个是磁体剩磁温度系数的绝对值足够小，磁通在室温和高温之间的范围内随温度变化小。另一个是磁体的开路磁通不可逆损失足够小。永磁体的最高工作温度从属于第二个定义，与磁体是否具有足够高的室温内禀矫顽力和足够低的内禀矫顽力温度系数密切相关。两者的共同作用将保证磁体在高温下维持较高的内禀矫顽力，避免B-H曲线出现膝点。许多研究都指出，在磁体成分基本确定的情况下，减小内禀矫顽力的温度系数比提高室温内禀矫顽力能更有效地提高磁体最高工作温度。研究同时表明，内禀矫顽力温度系数与m₂(Cu, Cu, Fe, Zr)₁₇磁体胞状组织的尺寸有关，胞状组织尺寸越小，内禀矫顽力温度系数则越低。钐和钴的含量越高，Sm(Co, Cu)₅胞壁相越多，更有利于形成细小的胞状组织，降低内禀矫顽力温度系数。对于高工作温度钐钴磁体，其B-H曲线在25 ~ 550℃的范围内均表现为直线，无膝点出现。
